Весы автомобильные бесфундаментные ВАЛ-М

Характеристика Описание
Производитель: Волгоградский Завод

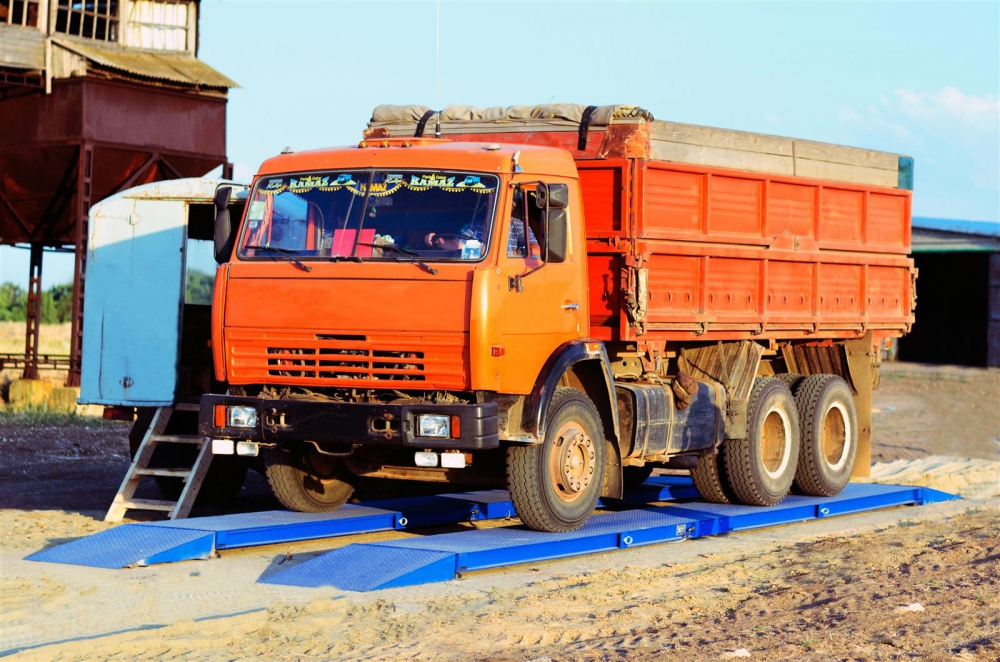

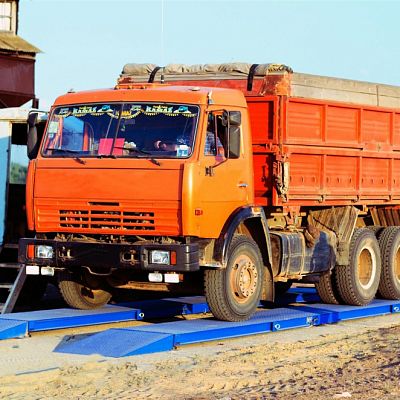

Автомобильные весы ВАЛ-М для установки на специальную раму бесфундаментного типа.

Весы предназначены для поосного взвешивания большегрузных автомобилей. Конструктивно автовесы состоят из готового металлического каркаса весовых платформ со встроенными тензодатчиками и рамы бесфундаментной установки. Автомобильные весы ВАЛ-М устанавливаются на дорожные плиты с металлическими пандусами. Установка бесфундаментных весов актуальна для предприятий, специфика деятельности которых предполагает частую смену места расположения участка контроля. Устройства быстро снимаются, легко перевозятся и монтируются без каких-либо проблем.

Преимущества:

  • отсутствие необходимости подготовки фундамента значительно снижает трудозатраты и стоимость монтажных работ;
  • быстрый ввод весов в эксплуатацию, за счет мобильности фундамента;
  • автовесы обладают двухинтервальным режимом взвешивания (большая точность на малом весе);
  • возможность комплектации весов цифровой системой измерения веса (по дополнительному заказу).

Фундамент: не требуется подготовка фундамента, для установки весов достаточно ровного основания дорожных плит. Данный тип фундамента требует особого внимания при выборе монтажа: на момент смещения или просадки следует осуществлять постоянный мониторинг. Мобильность фундамента позволяет переезжать вместе с весами и в дальнейшем установить их с минимальными затратами на восстановительные работы.

Конструкция: грузоприемная платформа автомобильных весов рассчитана на нагрузки до 40 тонн. Конструкция весов, благодаря бесфундаментной установочной раме, позволяет максимально быстро осуществлять ввод весов в эксплуатацию и является оптимальным решением для временной установки или арендуемой территории.

Эксплуатация: автомобильные бесфундаментные весы используются в различных климатических зонах и отличаются повышенной сопротивляемостью к воздействиям агрессивных сред и механическим нагрузкам. Входящие в серию модели обеспечивают высокую точность измерений и удобство эксплуатации.

Особенности: Модели весов длиной 2,5 и 3,2 метра в основном применяются для поэтапного взвешивания (сначала взвешивается передняя, а затем задняя части автомобиля), модели длиной 4,2-8 метров - для взвешивания автомобиля в целом.

ГОСТ и ТУ: Весы автомобильные ВАЛ-М выпускаются по ГОСТ OIML R 76-1-2011 и внесены в Государственный реестр средств измерений под Регистрационным номером 63931-16. ТР ТС: Весы автомобильные ВАЛ-М задекларированы согласно требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования".

Гарантия: на автомобильные бесфундаментные весы ВАЛ-М предоставляется заводская гарантия 12 месяцев.

Модельный ряд

Обозначение весов

Max, т

Min, кг

Цена деления, кг

Стоимость, руб

ВАЛ-М-15-2,5 (2,5х0,8, 2шт)

15

100

5

196 055

ВАЛ-М-15-3,2 (3,2х0,8, 2шт)

15

100

5

224 830

ВАЛ-М-15-4,2 (4,2х0,8, 2шт)

15

100

5

268 485

ВАЛ-М-30-2,5 (2,5х0,8, 2шт)

30

300

10

241 495

ВАЛ-М-30-3,2 (3,2х0,8, 2шт)

30

300

10

265 725

ВАЛ-М-30-4,2 (4,2х0,8, 2шт)

30

300

10

306 135

ВАЛ-М-30-5,0 (5,0х0,8, 2шт)

30

300

10

383 455

ВАЛ-М-30-6,0 (6,0х0,8, 2шт)

30

300

10

442 850

ВАЛ-М-30-6,0 (6,0х0,8, 2шт) секционные (сборные)

30

300

10

 442 850

ВАЛ-М-30-7,0 (7,0х0,8, 2шт)

30

300

10

496 260

 ВАЛ-М-30-7,0 (7,0х0,8, 2шт) секционные (сборные) 30 300   10               496 260

ВАЛ-М-30-8,0 (8,0х0,8, 2шт)

30

300

10

533 575

 ВАЛ-М-30-8,0 (8,0х0,8, 2шт) секционные (сборные)   30    300     10  533 575

ВАЛ-М-40-6,0 (6,0х0,8, 2шт)

40

400

20

442 850

 ВАЛ-М-40-6,0 (6,0х0,8, 2шт) секционные (сборные)     40     400     20     442 850

ВАЛ-М-40-7,0 (7,0х0,8, 2шт)

40

400

20

496 260

 ВАЛ-М-40-7,0 (7,0х0,8, 2шт) секционные (сборные)     40     400     20     496 260

ВАЛ-М-40-8,0 (8,0х0,8, 2шт)

40

400

20

533 575

 ВАЛ-М-40-8,0 (8,0х0,8, 2шт) секционные (сборные)     40     400     20     533 575

ВАЛ-М-40-8,0 (8,9х0,8, 2шт)

    40     400 20        618 075

Пандус 1000х800х170 мм для весов ВАЛ-М

15 675



Пандус 1500х800х170 мм для весов ВАЛ-М



18 240

 Центральное перекрытие середины весов ВАЛ-М-8,0м (усиленное до 5т)      56 135

Характеристики:

Грузоподъемность, т 15, 30, 40
Цена деления, кг 5, 10, 20
Длина весов, м до 8
Диапазон рабочих температур, °С -30...+40
Степень пылевлагозащиты датчиков по ГОСТ 14254-96 IP 68 (100% защита от погружения в воду)

Модификации автомобильных весов Max, т Цена деления, кг Длина, м
Весы автомобильные ВАЛ "БЕСФУНДАМЕНТНЫЕ" 15 15 5 от 2,5 до 8
Весы автомобильные ВАЛ "БЕСФУНДАМЕНТНЫЕ" 30 30 10
Весы автомобильные ВАЛ "БЕСФУНДАМЕНТНЫЕ" 40 40 20

Комплект поставки автомобильных электронных весов: в зависимости от нужд конкретного предприятия, комплектация весов автомобильных передвижных ВАЛ-М может включать расширенный перечень оборудования.

Входит в стоимость:

(В комплект стандартной поставки входит):

  • комплект модулей грузоприемной платформы весов (1);
  • комплект тензометрических датчиков (8-12);
  • установочные комплекты тензодатчиков (8-12);
  • клемные короба (1-2);
  • комплект соединительных кабелей (1);
  • весоизмерительный индикатор (1);
  • техническая документация (руководство по эксплуатации (совмещено с паспортом) на весы, руководство по эксплуатации на индикатор весоизмерительный) (1);
  • схема бесфундаментной установки весов (1);
  • типовое строительное задание(1);
  • программное обеспечение для автоматизации работы весов «Весы автомобильные 10.1» (1).

Дополнительное оборудование:

  • климатический шкаф;
  • стойка индикатора;
  • дублирующий дисплей с большими цифрами для отображения веса. Высота цифр 6–20 см.

Системы автоматизации:

  • ПАК Автовесовая (ПО, ПК, принтер);
  • ПАК Фотофиксация (ПО, ПК, принтер, 2 камеры);
  • ПАК Фотофиксация (ПО, ПК, принтер, 3 камеры);
  • ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 ИК-барьера);
  • ПАК Организация движения (ПО, ПК, принтер, 2 светофора, 2 шлагбаума, 2 ИК-барьера);
  • ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 шлагбаума, 2 ИК-барьера);
  • ПАК Автовесовая RFID (ПО, ПК, принтер, 2 Rfid считывателя);
  • ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 ИК-барьера, 2 Rfid считывателя);
  • ПАК Автоматическая регистрация номеров (ПО, ПК, принтер, 2 камеры);
  • ПАК Автоматическая регистрация номеров (ПО, ПК, принтер, 3 камеры);
  • ПАК Автоматическая регистрация номеров и видеонаблюдение (ПО, ПК, принтер,3 камеры);
  • ПАК Удаленное видеонаблюдение (ver. 5.1).

Индикаторы/ датчики:

в весах могут применяться следующие весоизмерительные индикаторы:

  • CI-200A, CI-2400BS, CI-5010A, PDI фирмы «CAS Corporation», Республика Корея;
  • ХК3190-А12Е фирмы «Shanghai Yaohua Weighing System Co., Ltd», Китай.

в весах устанавливаются датчики весоизмерительные тензорезисторные:

  • H8C, НМ14Н1, HM9B, фирмы «ZEMIС», КНР;
  • SQB фирмы «Keli», Китай.
