Весы автомобильные колейного типа ВАЛ-М- 40
Характеристика | Описание |
---|---|
Производитель: | Волгоградский Завод |
Весы автомобильные колейного типа ВАЛ-М- 40

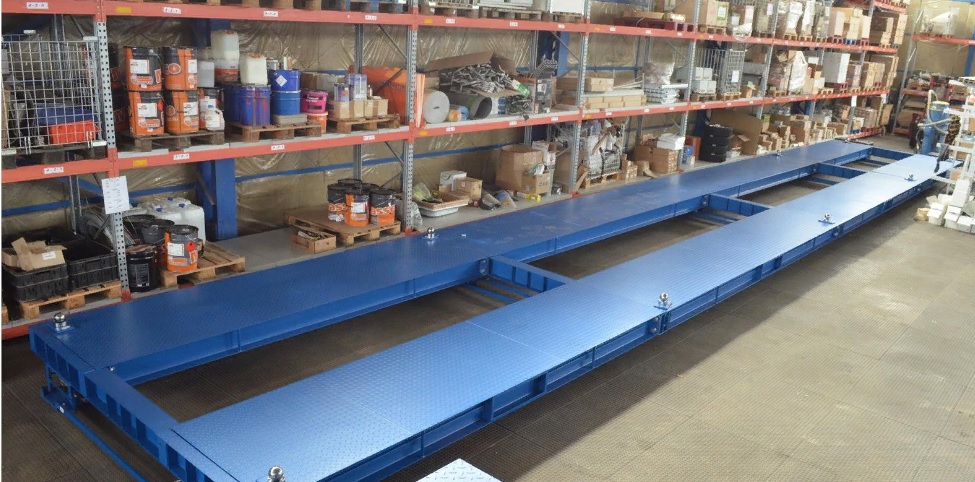

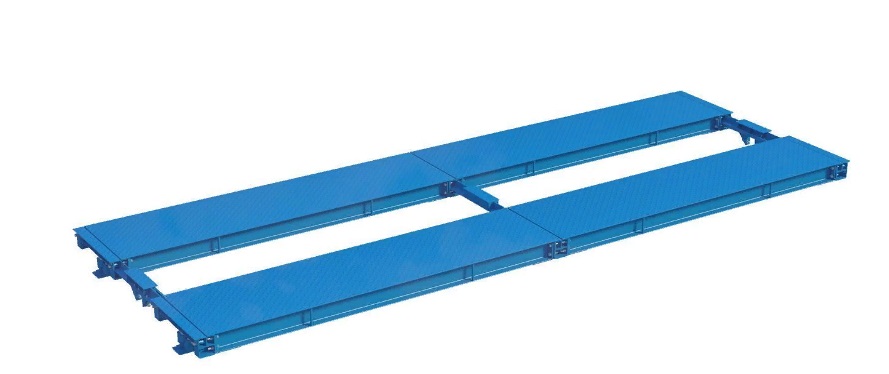

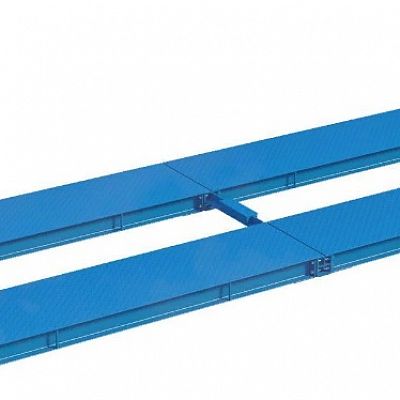

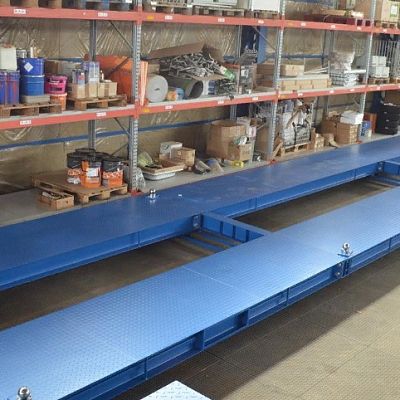

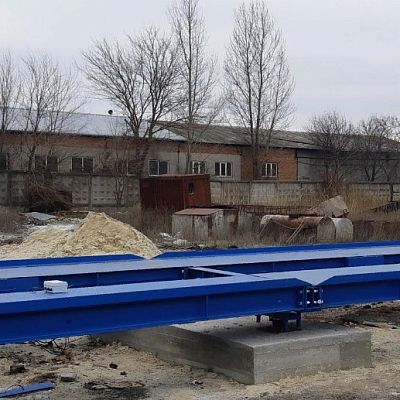

Весы предназначены для статического взвешивания автотранспорта. Автомобильные весы обладают конструкцией колейного типа: весовой платформы, представляющую собой две параллельные секции, рассчитанные на небольшой грузопоток.
Преимущества:
- экономия средств, за счет небольшой материалоемкости конструкции колейных автовесов, сочетающих, при этом, высокие характеристики надежности и точности;
- простота перевозки колейных весов, благодаря облегченной конструкции грузоприемного устройства;
- весы легко собираются и демонтируются в короткие сроки;
- менее подвижная платформа при резком въезде автомобиля на весы, за счет большего возвращающего момента, что обусловлено вогнутой чашей специальных тензодатчиков;
- возможность комплектации весов цифровой системой измерения веса (по дополнительному заказу).

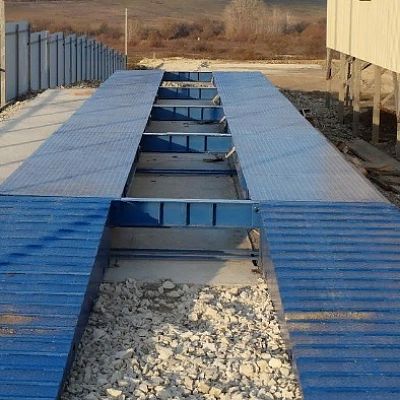

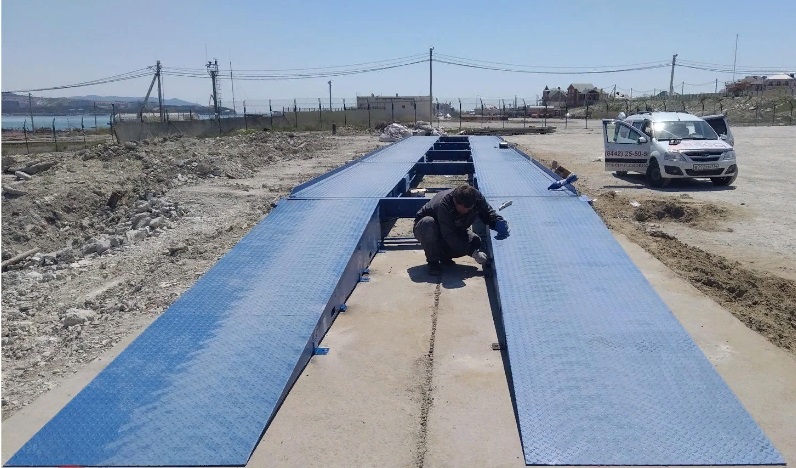

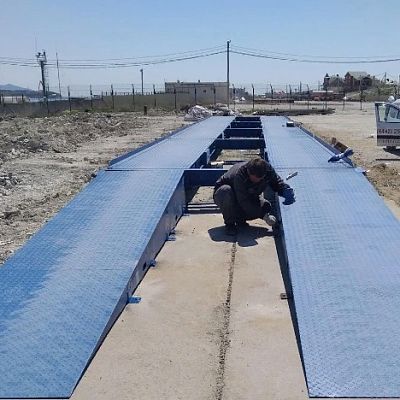

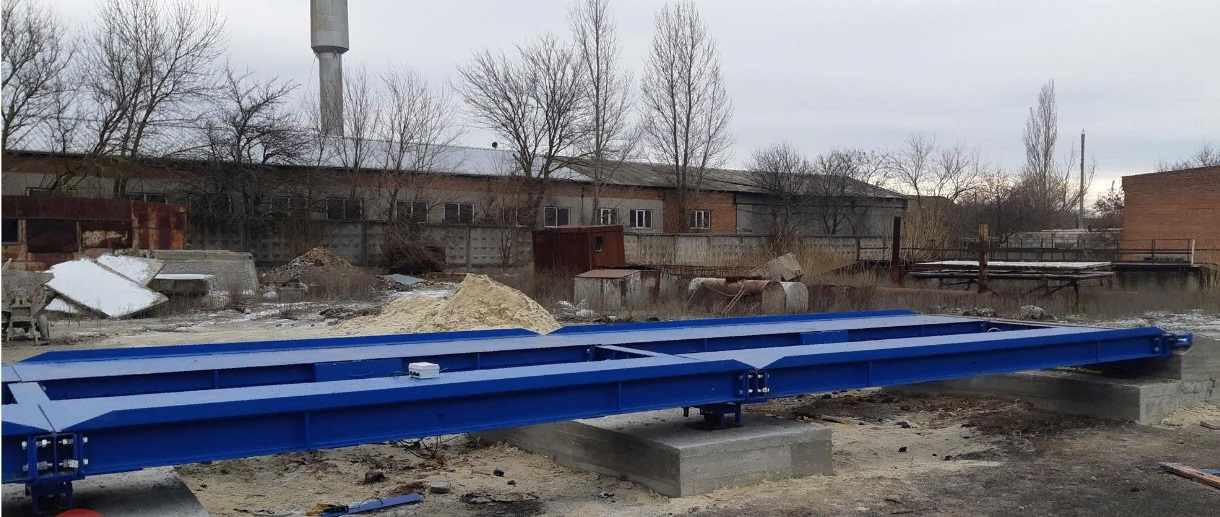

Фундамент: модель весов ВАЛ-КОЛЕЙНЫЕ ввиду больших нагрузок требует серьезного подхода к изготовлению фундамента, так как от него напрямую зависит точность, надежность и, в целом, срок службы весов. Предлагается несколько вариантов типовых фундаментов в зависимости от ситуации на месте предполагаемой установки, а также возможно примененение бесфундаментного способа установки весов.
Специалисты нашего строительного подразделения качественно и быстро построят фундамент карьерных весов, что обеспечит их бесперебойную работу в течение многих лет.
Конструкция: грузоприемная платформа автомобильных весов рассчитана на нагрузки до 80 тонн. Весы колейного типа состоят из секций ГПУ (грузоприемного устройства) собираемых на месте монтажа, обладающих меньшей жесткостью в сравнении с модульными весами. Ширина колеи весов уменьшена до 90см.
Эксплуатация: весы ВАЛ-КОЛЕЙНЫЕ предназначены для эксплуатации в тяжелых условиях временных или сезонных работ и рассчитаны на небольшой грузопоток (до 25 автомобилей в день). Весы обеспечивают точное взвешивание и сохраняют работоспособность в разных климатических зонах, даже в случае резких изменений температуры окружающей среды.
Особенности: взвешивание автотранспорта на весовых платформах производится в статическом режиме с полным заездом автотранспортного средства на весы.
ГОСТ и ТУ: весы автомобильные ВАЛ выпускаются по ГОСТ OIML R 76-1-2011 и техническим условиям ТУ 4274-017-22534564-13 и внесены в Государственный реестр средств измерений под Регистрационным номером 55628-12.
Гарантия: на автомобильные весы ВАЛ-КОЛЕЙНЫЕ для большегрузного транспорта предоставляется заводская гарантия 18 месяцев.
Модельный ряд
Весы автомобильные колейного типа ВАЛ-М- 40-8 (до 40 тонн; платф. 8290 х 3000 мм) | 543805 |
Весы автомобильные колейного типа ВАЛ-М- 40-12 (до 40 тонн; платф. 12320 х 3000 мм) | 768560 |
Весы автомобильные колейного типа ВАЛ-М- 40-16 (до 40 тонн; платф. 16340 х 3000 мм) | 995720 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность, т | 30, 40, 60, 80 |
Цена деления, кг | 10, 10, 20, 20 |
Длина весов, м | до 24 |
Диапазон рабочих температур, °С | -30...+40 |
Степень пылевлагозащиты датчиков по ГОСТ 14254-96 | IP 68 (100% защита от погружения в воду) |
Модификации автомобильных весов | Max, т | Цена деления, кг | Длина, м |
---|---|---|---|
Весы карьерные автомобильные ВАЛ "КОЛЕЙНЫЕ" 30 | 30 | 10 | до 24 |
Весы карьерные автомобильные ВАЛ "КОЛЕЙНЫЕ" 40 | 40 | 10 | |
Весы карьерные автомобильные ВАЛ "КОЛЕЙНЫЕ" 60 | 60 | 20 | |
Весы карьерные автомобильные ВАЛ "КОЛЕЙНЫЕ" 80 | 80 | 20 |
Комплект поставки автомобильных электронных весов: в зависимости от нужд конкретного предприятия, комплектация
Комплект поставки автомобильных электронных весов: в зависимости от нужд конкретного предприятия, комплектация весов автомобильных ВАЛ-КОЛЕЙНЫЕ может включать расширенный перечень оборудования.
Входит в стоимость:
(В комплект стандартной поставки входит):
- комплект модулей грузоприемной платформы весов (1);
- тензометрические датчики (6-12);
- установочные комплекты тензодатчиков (6-12);
- клемные короба (1-2);
- комплект соединительных кабелей (1);
- весоизмерительный индикатор (1);
- комплект продольных ограничителей перемещений ГПУ (1);
- комплект поперечных ограничителей перемещений ГПУ (1);
- техническая документация (руководство по эксплуатации (совмещено с паспортом) на весы, руководство по эксплуатации на индикатор весоизмерительный) (1);
- схема бесфундаментной установки весов (1);
- типовое строительное задание(1);
- программное обеспечение для автоматизации работы весов «Весы автомобильные 10.1» (1).
Дополнительное оборудование:
- въездные участки – металлические пандусы;
- проект нестандартного фундамента весов;
- армокаркас и комплект закладных деталей фундамента весов;
- ИБП источник бесперебойного питания для продолжения работы при отключении сети 220V;
- климатический шкаф (для работы терминала вне помещения (до -30°С);
- стойка индикатора;
- дублирующий дисплей с большими цифрами для отображения веса. Высота цифр 6–20 см;
- пост весовщика "ПОД КЛЮЧ";
- весовой ангар.
Системы автоматизации:
- ПАК Автовесовая (ПО, ПК, принтер);
- ПАК Фотофиксация (ПО, ПК, принтер, 2 камеры);
- ПАК Фотофиксация (ПО, ПК, принтер, 3 камеры);
- ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 ИК-барьера);
- ПАК Организация движения (ПО, ПК, принтер, 2 светофора, 2 шлагбаума, 2 ИК-барьера);
- ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 шлагбаума, 2 ИК-барьера);
- ПАК Автовесовая RFID (ПО, ПК, принтер, 2 Rfid считывателя);
- ПАК Организация движения (ПО, ПК, принтер, 4 светофора, 2 ИК-барьера, 2 Rfid считывателя);
- ПАК Автоматическая регистрация номеров (ПО, ПК, принтер, 2 камеры);
- ПАК Автоматическая регистрация номеров (ПО, ПК, принтер, 3 камеры);
- ПАК Автоматическая регистрация номеров и видеонаблюдение (ПО, ПК, принтер,3 камеры);
- ПАК Удаленное видеонаблюдение (ver. 5.1).
Индикаторы/ датчики:
В весах могут применяться следующие весоизмерительные индикаторы:
- CI-200A, CI-2400BS, CI-5010A, PDI фирмы «CAS Corporation», Республика Корея;
- ХК3190-А12Е, фирмы «Shanghai Yaohua Weighing System Co., Ltd», Китай.
- HM9B, фирмы «ZEMIС», КНР.
В весах устанавливаются датчики весоизмерительные тензорезисторные:
