Весы автомобильные врезные ВА-В - 100Т "Трап"

Характеристика Описание
Производитель: ФизТех

Весы автомобильные врезные ВА-В - 100Т "Трап"

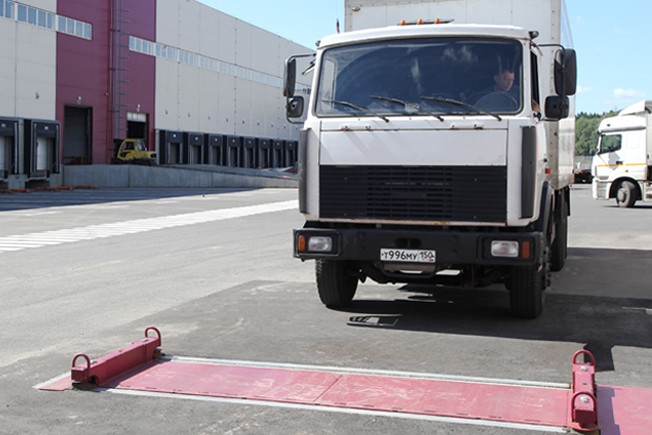

ВА-В «Трап» – автомобильные весы для измерения в движении полной массы автотранспорта и нагрузок на отдельные оси. Грузоприёмная платформа представляет собой металлическую конструкцию с настилом, снабжённую в верхней части тензометрическими датчиками. Датчики расположены в боковых ограждениях над дорожным полотном. Платформа монтируется на несущую цельносварную раму, установленную на фундаменте в дорожном полотне.

Конструктивные преимущества

  • Прочная и жёсткая конструкция грузоприёмного устройства предназначена для интенсивной эксплуатации с большим грузооборотом.
  • Оборудование рассчитано для постоянной работы в районах с умеренным и холодным климатом.
  • Цельносварная пространственная рама с выступающей арматурой обеспечивает устойчивость и целостность конструкции на длительный срок службы.
  • Весы изготавливаются в цифровом исполнении, что обеспечивает высокую точность измерений, автоматическую регистрацию результатов в учётную систему и возможность диагностики датчиков дистанционно.
  • Расположение датчиков в боковых ограждениях над настилом платформы исключает возможность их заливания обеспечивает быстрый и удобный доступ при техническом обслуживании и ремонте.
  • Дренажная система обеспечивает отвод поверхностных и грунтовых вод от весовой площадки.
  • Наличие встроенной защиты минимизирует влияние импульсных электромагнитных помех, в том числе высоковольтных, на работоспособность измерительного оборудования.
  • Под требования заказчика предусмотрены дополнительная комплектация и опции. Например, увеличение толщины настила, установка антиобледенительной системы или отбойников-коллиматоров для оптимальной траектории проезда автотранспорта и др.
  • Наличие сертификата взрывобезопасности 0ExiallCT6X также указывает на повышенную надёжность конструкции.
  • Весы имеют статический режим взвешивания, могут использоваться для взвешивания грузов как обычные платформенные весы
Грузоприемная платформа автовесовГрузоприемная платформа
 Установочная рама для автовесовУстановочная рама
Установочная рама с платформойУстановочная рама с платформой

Технические характеристики

Модель
ВА-В - 100Т
Максимальная нагрузка, т
100
Минимальная нагрузка, т
1
Дискретность в движении, кг
50
Пределы допускаемой погрешности в эксплуатации:
при определении полной массы ТС, % от массы, не боле
е +-1
при определении нагрузки на одиночную ось, % от нагрузки, не более
±1
Дискретность в статическом режиме, кг
100
Габариты (Д х Ш), мм
Под заказ
Глубина приямка, мм, не менее
Под заказ

<*Класс точности по ГОСТ 33242-2015 для данной модели: при определении полной массы – 5; при определении нагрузки на одиночную ось – D

Варианты исполнения

  • «Стандарт» – весы рассчитаны на эксплуатацию в достаточно жёстких условиях.
  • «Экстра» – вариант для интенсивной эксплуатации в самых тяжёлых условиях. Весы комплектуются датчиками из нержавеющей стали высокой коррозийной стойкости с расширенным рабочим температурным диапазоном.

Параметры датчиков

Параметры Датчики SigmaTech *
«Стандарт» «Экстра»
Степень пылевлагозащиты IP68
Диапазон рабочих температур по ГОСТ 15150, °С Предельный -40 ... +60 -60 ... +70
Номинальный -30 ... +40 -30 ... +50
Материал Нержавеющая сталь средней коррозийной стойкости или легированная сталь с покрытием Нержавеющая сталь высокой коррозийной стойкости
* Весы с максимальной нагрузкой до 20 т комплектуются датчиками балочного типа, свыше 20 т –колонного типа

Дополнительные характеристики

Количество весовых платформ, шт.
1
Количество датчиков, шт.
4
Скорость движения при взвешивании, км/ч, не более
9
Направление движения при взвешивании двухстороннее Потребляемая мощность, ВА, не более
300

Основные функциональные возможности в автоматическом режиме

  • Определение полной массы автотранспортного средства.
  • Измерение нагрузки на каждую ось.
  • Определение скорости движения.
  • Определение числа осей и расстояния между ними.
  • Сообщение о превышении допускаемой скорости движения.
  • Сообщение о перегрузке.

Варианты исполнения грузоприёмной платформы

К
– платформа и рама изготавливаются полностью из конструкционной стали.
НК
– верхний лист платформы изготавливается из нержавеющей стали, платформа и рама – из конструкционной.

Базовый комплект

  • Грузоприёмное устройство с тензометрическими датчиками.
  • Установочная рама.
  • Комплект монтажных частей.
  • Программное обеспечение «Автовес-Динамика».
  • Схема фундамента и установки.
  • Руководство по эксплуатации, совмещённое с паспортом на весы

Дополнительная комплектация

  • Весовой терминал.
  • Комплект ЗИП.
  • Усиленный настил.
  • Отбойники-коллиматоры.
  • Система обогрева (монтируется в фундамент; предотвращает обледенение).
  • Выносное индикаторное табло (для дублирования результатов взвешивания).
  • Взрывозащищённое исполнение.
  • Исполнение ХЛ.
  • Автоматизация весового контроля.
