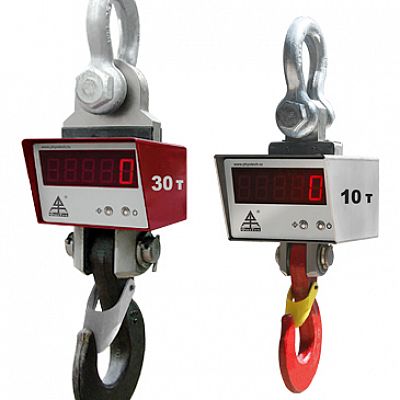

ЦКВ-20т-Б
| Характеристика | Описание |
|---|---|
| Мин. предел взвешивания, кг: | 200 |
| Макс. предел взвешивания, кг: | 20000 |
| Производитель: | ФизТех |
| Цена деления, г: | 38 |
| Тип калибровки: | Внешняя |

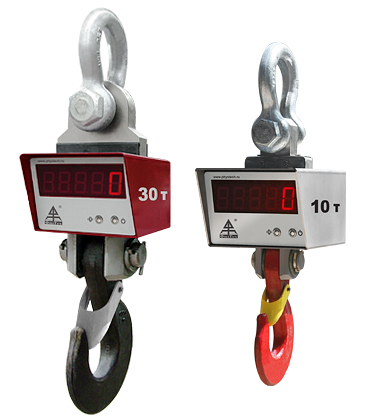

ЦКВ-20т-М
Весы предназначены для эксплуатации на открытых площадках при любых погодных условиях. Используются в процессе погрузочно-разгрузочных работ на предприятиях всех отраслей промышленности и сельского хозяйства.
Конструктивные преимущества
- Прочная стальная конструкция предназначена для интенсивной эксплуатации в тяжёлых производственных условиях.
- Силовые элементы конструкции выполнены без резьбовых соединений, имеют повышенный запас прочности на разрыв (более 600 % от максимальной нагрузки).
- Специальный замок защиты от перегрузок гарантирует сохранение работоспособности при кратковременных нагрузках более 200 % от максимальной нагрузки.
- Ударопрочный герметичный корпус весов надёжно защищает электронные компоненты от пыли и влаги, устойчив к механическим воздействиям.
- Весы работают в широком температурном диапазоне.
- Подвеска с двумя степенями свободы обеспечивает высокую точность измерений.
- Для большей совместимости с грузоподъёмными устройствами весы комплектуются скобой и крюком увеличенных размеров.
- Крупный красный индикатор с регулируемой яркостью и солнцезащитный козырек обеспечивают удобный просмотр результатов взвешивания.
- Двухдиапазонное исполнение увеличивает точность измерений.
- Наличие сертификата взрывобезопасности 0ExiаIICT6X также указывает на повышенную надёжность конструкции.
Технические характеристики
| Модель | ЦКВ - 20 т |
|---|---|
| Максимальная нагрузка, т | 20 |
| Минимальная нагрузка, кг | 200 |
| Дискретность, кг | 10 |
| Минимальная нагрузка в двухдиапазонном исполнении*, кг | 100 |
| Дискретность в двухдиапазонном исполнении* | до 15 т – 5 кг, свыше – 10 кг |
| Запас прочности на разрыв, % | от Мах 650 |
| Предельная нагрузка, % | от Мах более 200 * |
| Двухдиапазонное исполнение предусмотрено как дополнительная опция. | |
Габаритные размеры
| Модель | ЦКВ - 20 т |
|---|---|
| Модификация корпуса | Б |
| Н, мм, не более | 1100 |
| Н1*, мм, не более | 955 |
| А, мм, не более | 450 |
| В, мм, не более | 300 |
| Масса, кг, не более | 134 |
| * Н1 – строительная высота крановых весов | |
Варианты исполнения

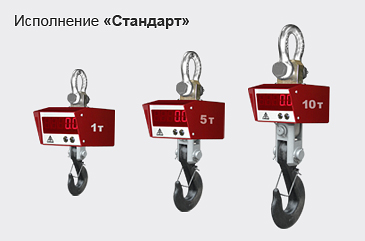

- «Стандарт» – крановые весы предназначены для эксплуатации на открытых площадках в стандартных климатических условиях. Комплектуются корпусом из конструкционной стали.

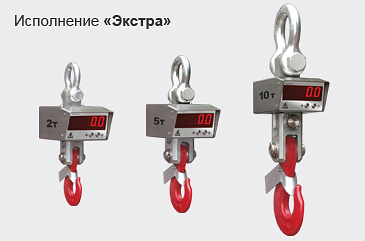

- «Экстра» – крановые весы предназначены для интенсивной эксплуатации в самых тяжёлых промышленных и климатических условиях, в том числе в районах Крайнего Севера. Комплектуются корпусом и датчиком из нержавеющей стали с расширенным температурным диапазоном и наивысшей степенью пылевлагозащиты.
Параметры датчиков
<| Параметры | Датчики SigmaTech | ||
|---|---|---|---|
| «Стандарт» | «Экстра» | ||
| Степень пылевлагозащиты датчиков | IP67 | IP68 | |
| Диапазон рабочих температур по ГОСТ 15150, °С | Предельный | -40 …+60 | -60 ... +70 |
| Номинальный | -20 … +40 | -30 ... +40 | |
| Материал | Легированная сталь | Нержавеющая сталь | |
Дополнительные технические характеристики
| Аккумуляторная батарея | Номинальное напряжение, В | 6 / 12 * |
| Емкость, А/ч | 12 / 7 * | |
| Потребляемая мощность, ВА, не более | 10 | |
| Время непрерывной работы, ч | 48 | |
| Время работы в режиме экономии энергии, ч | 160 | |
| Среднее время работы, ч | 100 | |
| Время полной зарядки аккумуляторной батареи, ч | 12 | |
| Радиус действия пульта управления | для ИК-канала, м, не более | 20 |
| для радиоканала, м, не более | 100 | |
| Вид индикации | светодиодный | |
| Цвет свечения | красный | |
| Высота символов, мм | 38 / 57 * | |
| *Параметры указаны для весов в малом (М) и большом (Б) корпусе. | ||
Функциональные возможности
- Запись текущего веса в энергонезависимую память.
- Просмотр истории взвешиваний.
- Суммирование.
- Счётный режим.
- Переключение нетто-брутто.
- Регулировка яркости индикатора.
- Индикация напряжения аккумулятора.
- Режим экономии энергии.
Базовый комплект
- Цифровые крановые весы.
- Аккумуляторная батарея.
- Зарядное устройство.
- Пульт дистанционного управления с ИК-каналом.
- Свидетельство о поверке Руководство по эксплуатации, совмещённое с паспортом на весы.
Дополнительные опции
- Сменный аккумулятор.
- Дополнительное зарядное устройство.
- Дополнительный пульт дистанционного управления.
- Дублирующее табло.
- ZigBee (двухсторонняя передача данных по радиоканалу, дальность связи до 100 … 800 м).
- Bluetooth (двухсторонняя передача данных по радиоканалу, дальность связи до 30 … 100 м).
- Двухдиапазонное исполнение (повышенная точность измерений в первом диапазоне).
- Взрывозащищённое исполнение.
- Термозащита (термозащитный экран и жаропрочное стекло для работы в плавильных цехах).
