Весы крановые с термозащитой ТОПАУ

Весы крановые с термозащитой ТОПАУ

Весы крановые, оснащенные термозащитой предназначены для взвешивания грузов, имеющих высокую температуру.

Термозащита служит только для экранирования весов от теплового излучения и не может защитить весы, если температура окружающей среды выше + 40^оС.

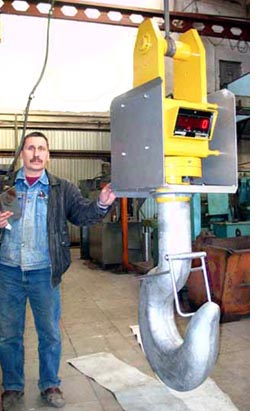

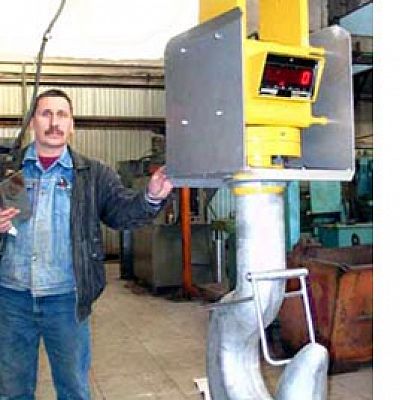

Термозащита состоит из двух термоэкранов. Основной экран изготовлен из листовой стали с асбестовой прокладкой, и защищает корпус весов. Дополнительный экран изготовлен также из стали, имеет прозрачное окно из стекла и служит для дополнительной защиты блока электроники. Основной экран и крюк с подвеской покрашены термостойкой теплоотражающей краской. Основной экран имеет вентиляционные щели для свободного воздушного потока во время перемещения весов в горизонтальной плоскости.

Описанная конструкция термоэкранов применяется практически всеми производителями крановых весов, в том числе и ведущими зарубежными компаниями (такими, как ЕНР - Германия, Tamtron, Pivotex - Финляндия, MettlerToledo - США и др.) и позволяет эффективно защитить корпус весов от тепловых лучей.

Данная конструкция испытана на весах разной грузоподъемности, на разных заводах при разных условиях температуры окружающей среды, запыленности и загазованности. Ниже приведены данные с наиболее критическими значениями проведенных испытаний.

• Температура воздуха в цехе до + 25^оС
• Температура поверхности груза (ковш с жидкой сталью) до + 1600^оС
• Максимальное время покоя весов (время заливки металла в одну изложницу) до 5.5 мин
• Максимальное время разлива металла во все изложницы 65 мин.
• Минимальное расстояние от основного экрана весов до зеркала расплава 1800 мм

При перемещении весов от одной изложницы (формы) к другой через щели в основном экране происходит смена воздушной прослойки между экраном и корпусом весов. Перемещение весов в горизонтальной плоскости от изложницы к изложнице в процессе разливки стали - обязательное и достаточное условие для нормальной эксплуатации весов. Кроме основного экрана и воздушной прослойки электронный блок и датчик от повышенной температуры еще защищает сам корпус весов. Массивный металлический корпус слишком медленно нагревается, чтобы тепло проникло внутрь.
